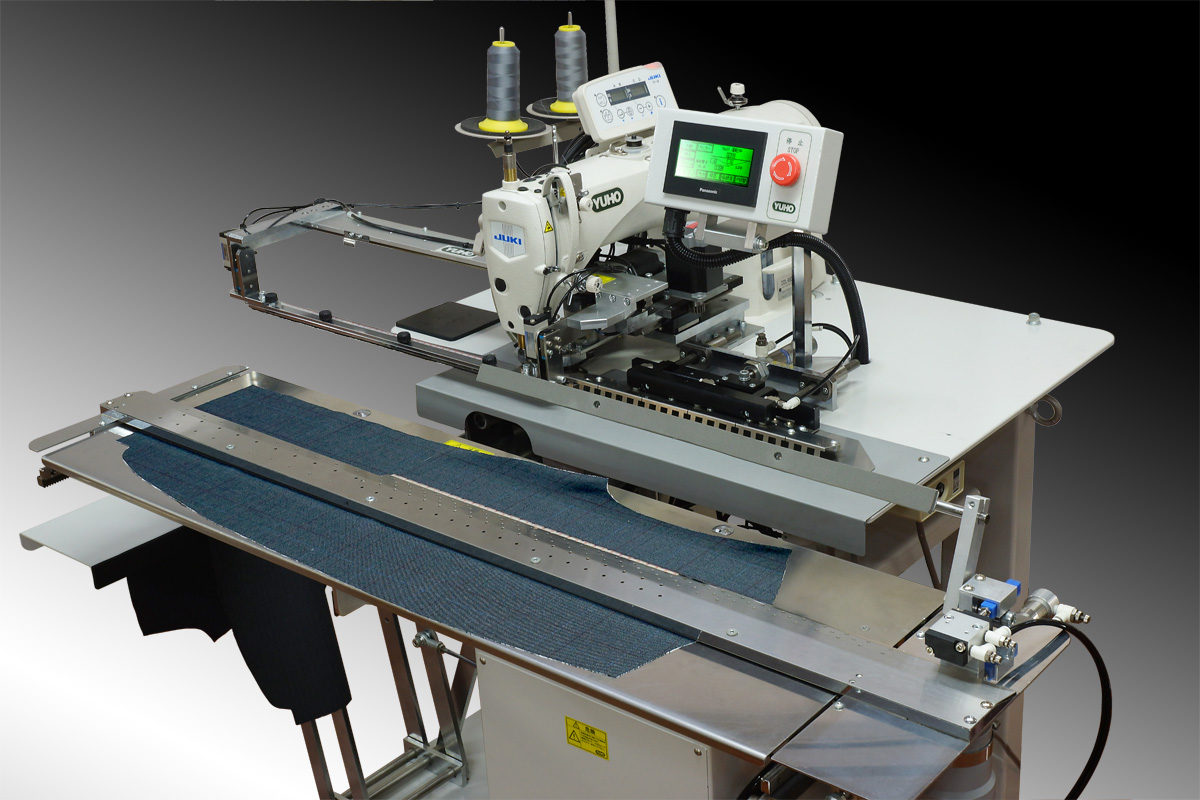

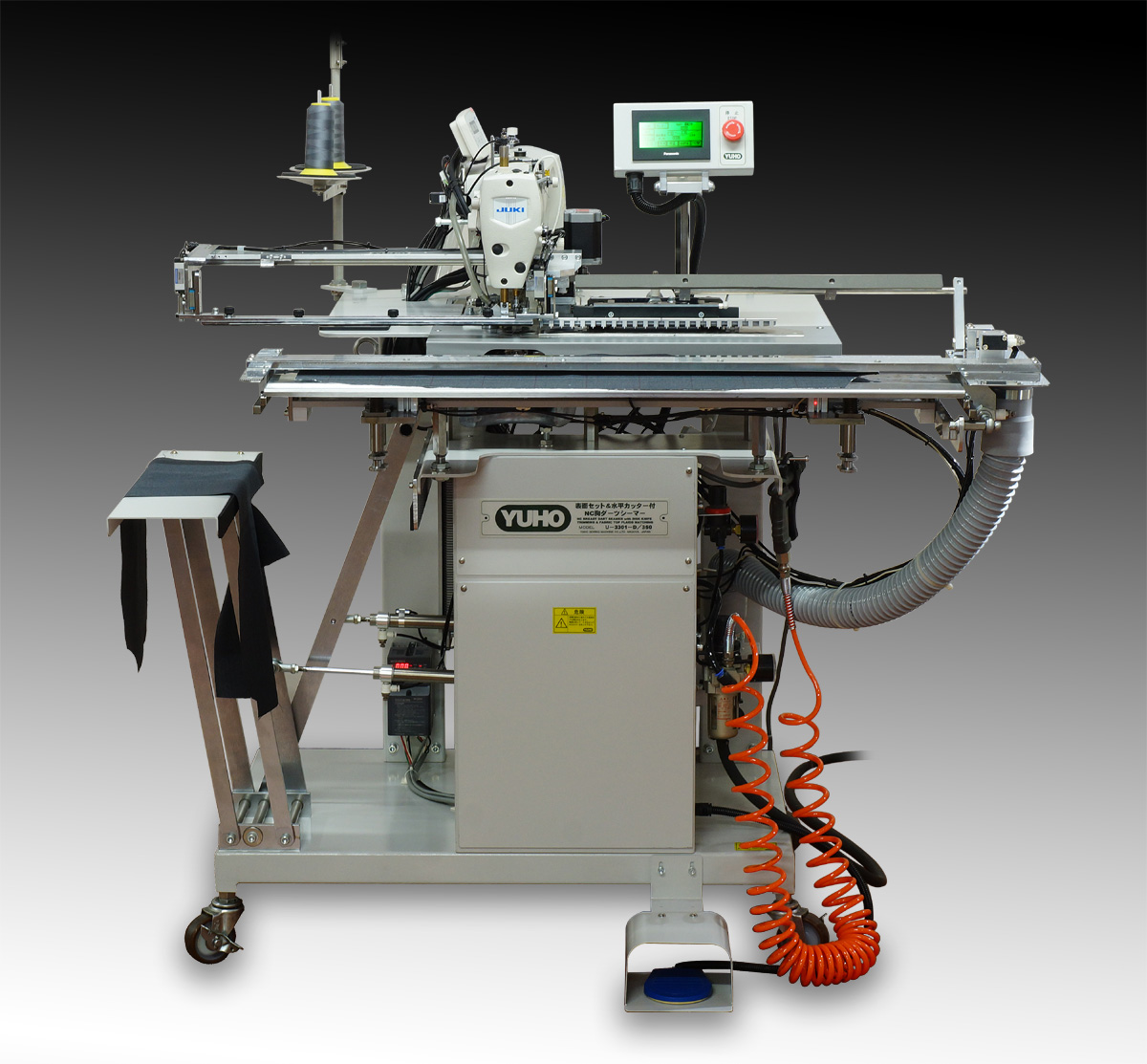

■　　　表面セット＆水平カッター付ＮＣ胸ダーツシーマー　 U-3301-D/350　　　■

　


表面セット方式と水平カッターを採用した
画期的なNC 胸ダーツシーマー

紳士上着の胸ダーツ取りで、芯貼りにより裏面側からは柄が見えない素材でも、
本製品の表（おもて）面セット方式により、格子や縞目を揃えたダーツ縫いを実現。
柄を合わせてセットされた素材は裏面側に反転され、正確なダーツ縫いを行うと同時に、
剣先1 ㎜の深さまで丸刃の水平カッターが自動で切り開きを行うため、縫い目割りも簡単です。
また、深さ・長さといったダーツの形状は、コンピューターによる
NC 制御を採用することにより、ダーツの形状、サイズごとの専用ガイドやレール制作が一切不要です。

特許　2879434　号

世界に類のない画期的なＮＣ制御の自動機 従来のレールやガイドなどゲージを使用したダーツ縫いとは異なり、コンピューターによりあらゆるサイズと形状を演算し、角度を割り出す数値制御で全てのダーツ縫いに対応する、画期的なＮＣ制御の自動機です。
胸ダーツのシームパターンでは従来の直線シームラインではなく、インカーブまたアウトカーブ等自由に描くことができます。
細く尖った剣先ダーツの縫い始め及び縫い終りにはエクボが生じない綺麗なくの字ダーツ縫いのできる縫い消し制御を搭載。
これはＹＵＨＯの独自技術です。
縦縞に沿って正確なセットが可能な折込装置と当て布を保持する上押さえ保持装置 全面接着で芯貼りされた素材を、表面でポケット口を基準にセットするため、格子柄や縦縞模様でも、縞目に沿って正確に位置合わせを行うことが出来ます。
また、合わせた位置をずれることなく正確に折り込む折込み装置及び素材反転装置が素材全体を反転させ、上押さえ保持装置により部分的、または全体に当て布の挿入を確実に行うことが出来ます。
操作が大変簡単な上、完全手離しで針元への自動供給が行われるのが本機の大きな特長です。
液晶パネルにより全てのサイズがワンタッチで ダーツの剣先も素材の厚さに応じて、0.1㎜単位で微量な設定をワンタッチで行え、正確でシャープなダーツ剣先が得られます。
全ての体型：Ｙ体3号から9号まで、ＹＡ体・Ａ体・ＡＢ体・Ｂ体3号から9号まで、又特大サイズまで全てのサイズを十分カバーできるダーツの寸法が入力でき、60パターンまで記憶できます。
さらに、これらをワンタッチで呼び出す事が出来ます。
尚、運転画面に長さ・深さを直接入力する事もできます。
イージーオーダーなど1着1着寸法と形状が異なるダーツ縫いも、ガイドの交換やサイズの調整も一切無くワンタッチかつクイックに対応可能。
脱技能、高能率、高品質化に大きく貢献します。
丸刃水平カッターがダーツを切り開き 芯地を貼られた素材は大変厚くなるため、縫われたダーツの切り開き、縫い目割りが求められます。
このような難工程も丸刃水平カッターが完璧に解消、縫われたダーツを剣先1㎜の深さまで切り開きします。
この丸刃カッターは切り開き深さ、又は素材の厚さに合せてカッター位置の微調整がワンタッチで行えます。
材質に高速度鋼を使用し、耐久性に優れ脱着や研磨も簡単に行えます。
高さ合せ自在なテーブル面 テーブル面の高さや水平調整は供給プレートに合せ、或いは折り込み時の素材の厚さに合せて、自由に設定が行えます。
カッター装置はＯＮ/ＯＦＦ選択可、キーパーは厚薄問わず確実にキャッチ 1枚の板バネ材で構成されたキーパー装置は微細なダーツ剣先部も正確に保持し、薄物から厚物素材まで確実に保持します。
水平カッターの使用はＯＮ/ＯＦＦを自由に選択でき、従来の芯地がない薄物素材から全面当て布挿入のダーツまで綺麗な剣先部の胸ダーツ縫いが安定して行えます。
大きな素材に対応すべく、全てを大型化 素材の拡大化傾向に呼応し、バキュームのセットプレートを80㎜×900㎜に大型化し、前後ストロークも250㎜に延長。
ダーツ縫いの深さは最大9㎜から12㎜に変更し、縫い長さは最大350㎜までカバーします。
素材のセットは強力なバキュームプレートと上押え装置により、確実に保持されたまま針元に送られます。
セット後は一切手を添える必要がなく、機械が正確な長さと深さのダーツ縫いを自動で行い、その後スタッカー装置により自動で積み重ねが行われます。
芯張り対応さばき付きスタッカー装置 新型さばき付きスタッカーは、厚地素材や全面接着身頃でもきれいに揃えて積み重ねます。
丈が長いもの、或るいは、特に短いものでも切替スイッチにより、作動タイミングを変更することで確実なスタッキングが行えます。
自動縫い工程と、次の素材セット工程がオーバーラップでき、初心者でも高能率・高精度なダーツ縫いが行えます。
記憶容量の大きなコンピューターにより確実な制御と数々のメインテナンスがなされ、万一の糸切れ時も機械が自動検知→自動停止し、ロスを最小限に留めます。
ワンタッチで脱着、メンテナンスが容易 保守・点検などのメンテナンスにも最大の配慮がなされた設計となっており、キーパー定規は簡単に脱着可能、ミシン頭部もワンタッチで倒す事ができる等、自動機としての使い易さについて隅々まできめ細かく配慮された設計がなされています。

　

能　　　力 　★　胸ダーツ 2,400 darts ／ 8Ｈ　　（余裕率　20%）
主な装置 　★　液晶タッチパネル
　★　上押さえ付き大型供給プレート
　★　大型バキュームプレート
　★　XY 駆動NC 制御
　★　丸刃水平カッター
　★　カッター装置切埃自動吸引装置
　★　カッター上下・前後調整機能
　★　テーブル上下調整機能
　★　インバーター装置付きバキュームモーター
　★　さばき付きスタッカー装置
　★　当て定規付きキーパー装置
　★　糸切れ検知装置（T.B.D.）
　★　ブレーキ付きキャスター
