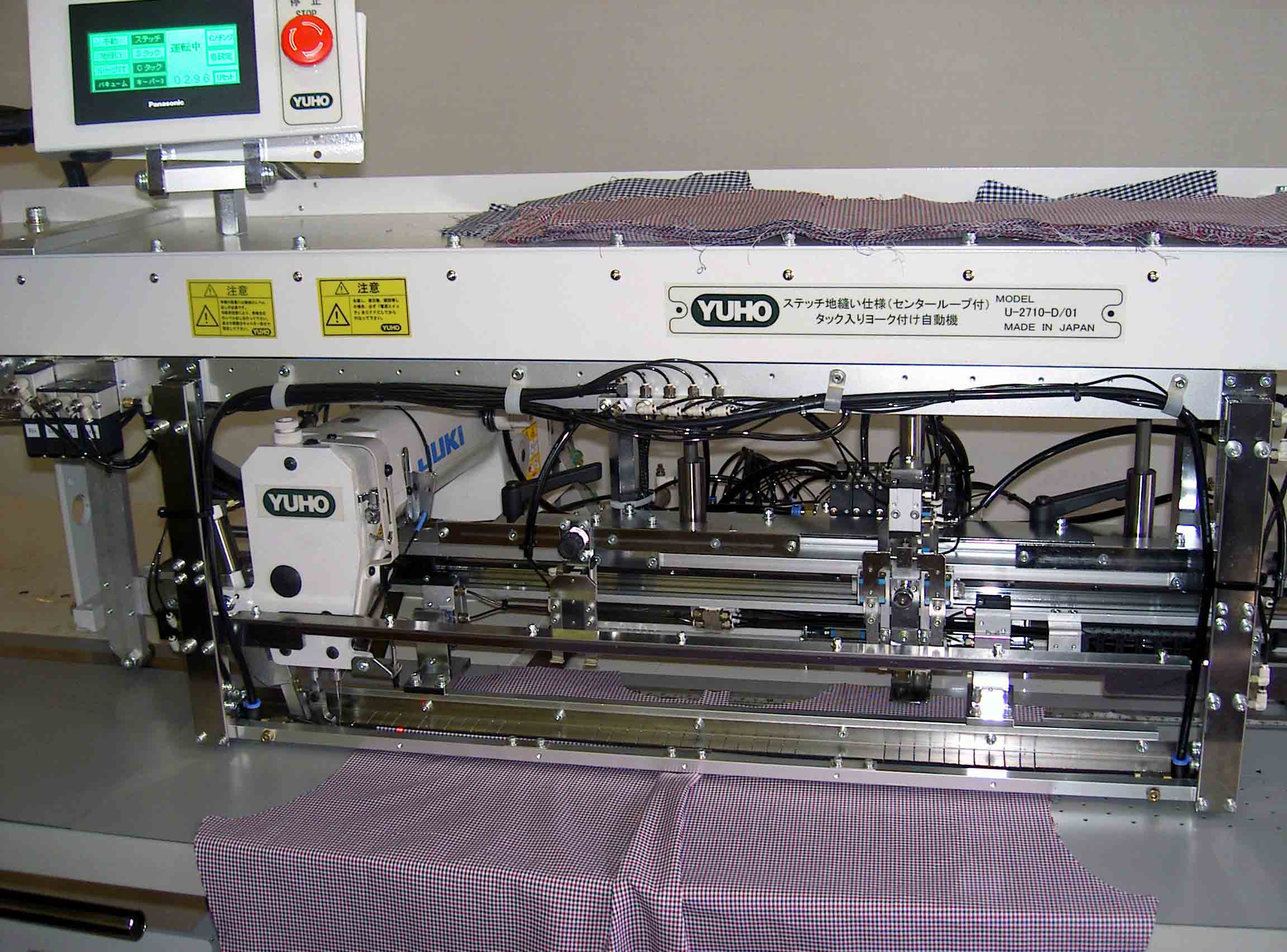

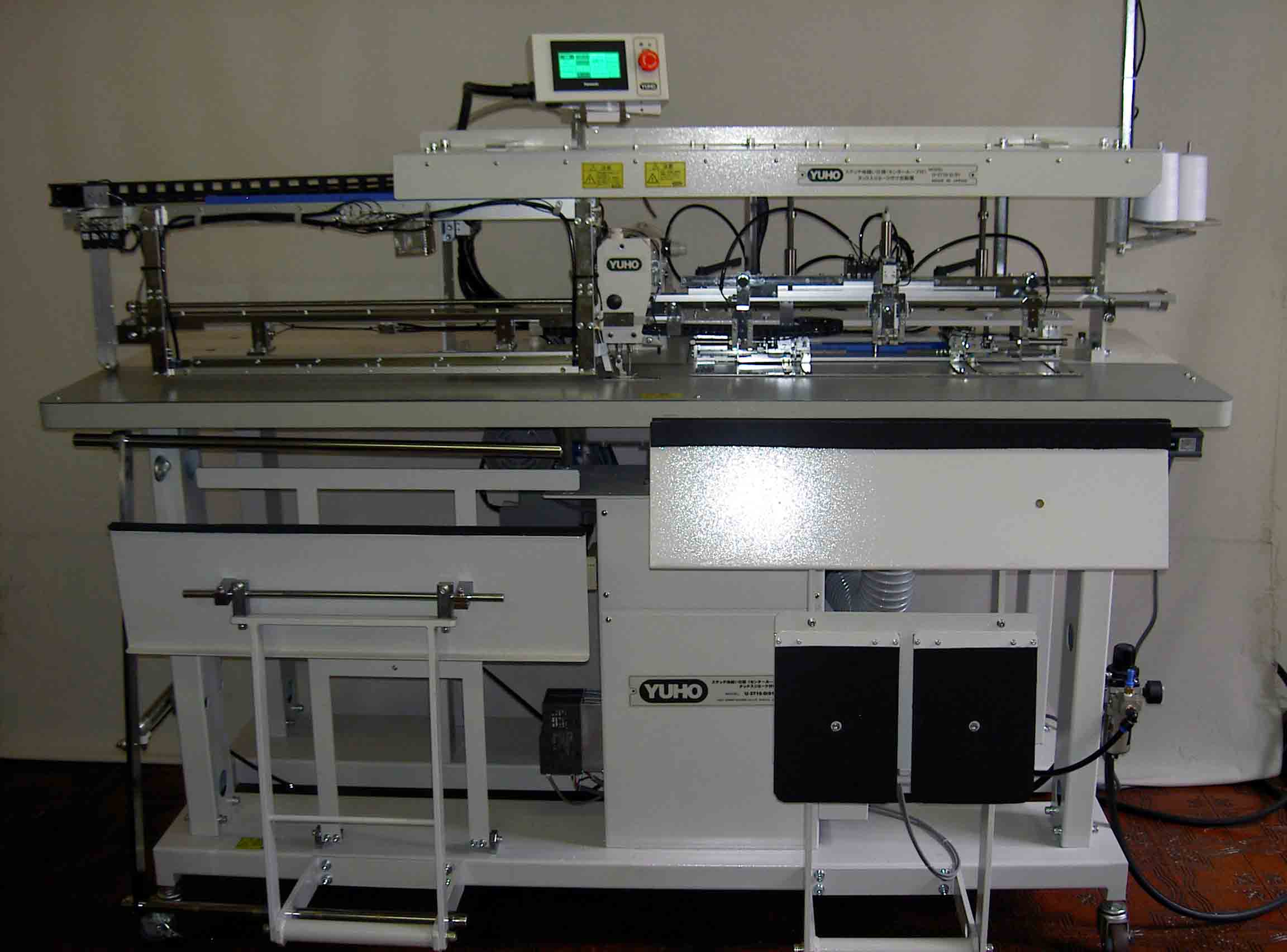

■ ステッチ地縫い仕様（センターループ付）シャツタック入りヨーク付け自動機 U-3210-D/01 ■
| |
世界初！！
シャツのヨーク付けで背のタック取りに加え、センターループ付けと
ヨーク地の伏せ縫い、コバステッチ縫いが一度にできる世界に類のない
驚異的なヨーク付け自動機の誕生です。
又、新たに針装置とコバステッチの幅修正機能も加わり、
背身のカーブ付きに加えてヨーク地のカーブ付きヨーク付けまで可能となりました。
| この1台で総ての仕様に対応するヨーク付け自動機の誕生 | シャツの子供用から超特大の背ヨーク長さ600㎜まで総てのサイズに対応し、12種類のヨーク付け仕様に工具を一切使用することなく、ワンタッチで総て仕様変更が行える驚異的なヨーク付け自動機の誕生です。 従来の背プリーツ入りヨーク付けに加え、センターループの挿入と伏せ地縫いのコバステッチによるヨーク付けが一度に行えます。 |
| コバステッチ地縫いにステッチ幅の修正機構が採用され、ステッチ地縫いが一度で行える驚異的な自動機 | ヨーク地の伏せ縫いコバステッチ縫いが一度に行われる驚異的な機構を採用しました。 コバステッチは0.5㎜～2.0㎜までつまみ1つでアジャストでき、又、部分的にステッチ太さの修正機構が採用され、折込み装置はヨーク地を正確、確実に全体を折込み、副送りレールで押えます。 押え込みと同時に主送りレールと完全同調して、ステッチ縫いが行われます。 こうしてコバステッチ縫いが一度に行われ、パッカリングのない綺麗なステッチと大幅な作業タイムの省力化が計られます。 |
| 液晶タッチパネルの採用12種類の仕様切替もワンタッチ！ | シンプルなヨーク付けから伏せ縫いコバステッチヨーク付けまで12種類の縫い仕様切替が液晶タッチパネルを軽く触れるだけで仕様の変更が行えます。 その他、各装置の微量調整やレール送り速度の変更、各装置のタイミング設定など総て液晶画面上で変更が行われます。 |
| 背身のカーブ付きに加えてヨーク地のカーブ付きもしっかり保持するキーパー装置と針装置が装備されています。 | 素材のセットはサイズに合わせて左右移動のできるキーパー装置とセンター押え装置及びテーブルバキュームが装備されています。 これに加え、新たに針装置が装備され、素材の縫い代部分をズレることなくしっかりと保持します。 この針装置は1本1本の針がバネにより支えられ、素材の重なるタック部分も均一に保持します。 又、左右のキーパーはカーブ付きヨーク地に加え、2枚目のカーブ付き背身のセットも容易に行える持ち替えのできる3段作動キーパーが設けられ、中央部はタック折り込み時にズレが生じないようにセンター押さえも装備されて操作性には万全が計られています。 |
| 完璧な送り機構で高品質な縫いを追求！ | ヨーク地縫いには二重環縫いを採用し、背のパッカリングを押え、伸縮性に対応し更に高品質な縫いを追求する為、主送りのレールと副送りのレールで縫い目を挟み、2本のレールが完全同調して送ります。 この完璧な送り機構が最高の縫い品質を保証します。 |
| センタール－プの挿入も同時縫い付けが行われます。 | センターループの挿入も簡単な作業ですが、ループの左右均等の出入り縫い線との間隔、平行など厄介な作業の為、ヨーク付け後、ループの挟み込み部を解き、そこへ挿入止め縫いを行うなど、手間をかけての作業でした。 この煩わしいセンターループ付けも専用の挿入装置により、センターループをセットし、正確な位置に確実に同時縫いが行われます。 このセンターループもプリーツ幅に合せ、横幅サイズ30㎜から40㎜までつまみ1つで設定変更が行えます。 この様に本機では煩わしいセンターループの挿入も一気に解決します。 |
| サイドプリーツの優れた折込み装置！ | サイドプリーツ仕様ではサイズに合わせ、折込み装置が左右同調移動し、正確な位置にセットされます。 プリーツ幅も10㎜から20㎜まで工具を一切使用する事なくつまみ1つで変更が行えます。 |
| 数々のこだわりの装置が一段と能率アップ | 素材のセットには、サイズに合わせ左右移動のできる素材保持装置とテーブルバキュームの吸引装置が装備され、素材のセットを素早く、正確に行うのを助けます。 又、素材の置台はヨーク地の棚板と身頃の置台が配置され、効率の良い作業が行えます。 ミシン糸の交換も手元に糸立てを配置し、使い易さの追求が随所に施されています。 バキューム装置にはダンパー部に吸引される糸屑やホコリをメンテナンスする為、ダンパー部をワンタッチで脱着可能な大変便利な機構も採用されています。 |
| 能率アップに欠かせないスタッカー装置 | 縫われた素材はきれいに揃え、自動で積み重ねします。 このスタッカー装置は素材のさばき装置により確実に積み重ねします。 正確な積み重ねは、次工程で大変スムーズな作業が行え、全体の能率アップに大きく貢献します。 |
| ヒザスイッチ方式により大変操作性が向上しました。 | 素材セットには直線ヨーク地からカーブ付きヨークのセットまで幅広いデザインに対応するため、キーパー装置やループ押え等が3枚の素材セットにそれぞれ有効に作動するよう制御されています。 そうした操作をヒザ当てで操作する事で作業者の疲れを大幅に軽減します。 又、ミス操作の場合に操作を戻す事のできる戻しスイッチも装備され、大変使い易いセットスイッチとなっています。 |
| 能 力 | ★ プリーツ有り 1サイクル 17秒 1,280 枚 ／ 8Ｈ （余裕率 20%） ★ プリーツ無し 1サイクル 12秒 1,920 枚 ／ 8Ｈ （余裕率 20%） ★ センターループ挿入 1サイクル20秒 1,150 枚 ／ 8Ｈ （余裕率 20%） ★ 伏せ縫いコバステッチ仕様、センターループ挿入 1サイクル22秒 1,050 枚 ／ 8Ｈ （余裕率 20%） |
|---|---|
| 主な装置 | ★ 液晶タッチパネル表示 ★ 12種類の縫い仕様ワンタッチ切替 ★ センター及サイドプリーツ折込装置 ★ 折込み装置左右同調移動装置 ★ センターループ挿入装置 ★ 縫い代保持針装置 ★ 左右素材保持装置 ★ テーブル吸引バキューム装置（ダンパー脱着式） ★ ヨーク地折込み抜き板装置 ★ 副送りレール主送り同調機構 ★ コバステッチ修正機構 ★ ヒザスイッチ戻し付き ★ さばき付きスタッカー装置 ★ 糸切れ検知装置（ＴＢＤ） ★ 身頃及ヨーク地置台 ★ 専用糸立て ★ エァ－ガン |
