ニューポケットセッター

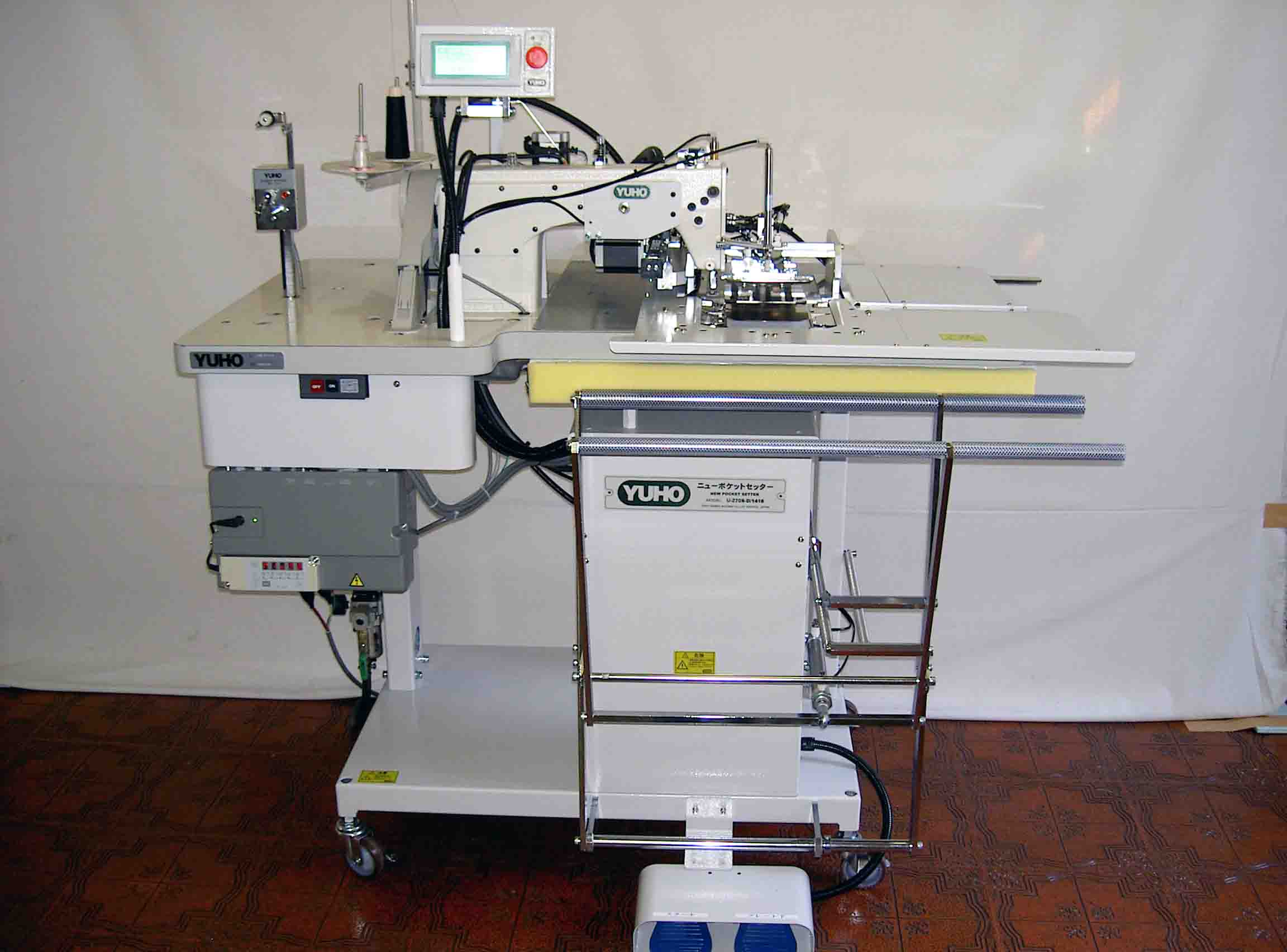

■　　　ニューポケットセッター　 U-2706-D/1416　　　■

YUHO独自のニューポケットセッターは
特許を取得した製品です。

画期的な新機構は薄物からニットや従来では不可能な難素材も、
驚くほどの美しい縫い上りで折込から縫いまで全自動処理します。

特許　3382531　号

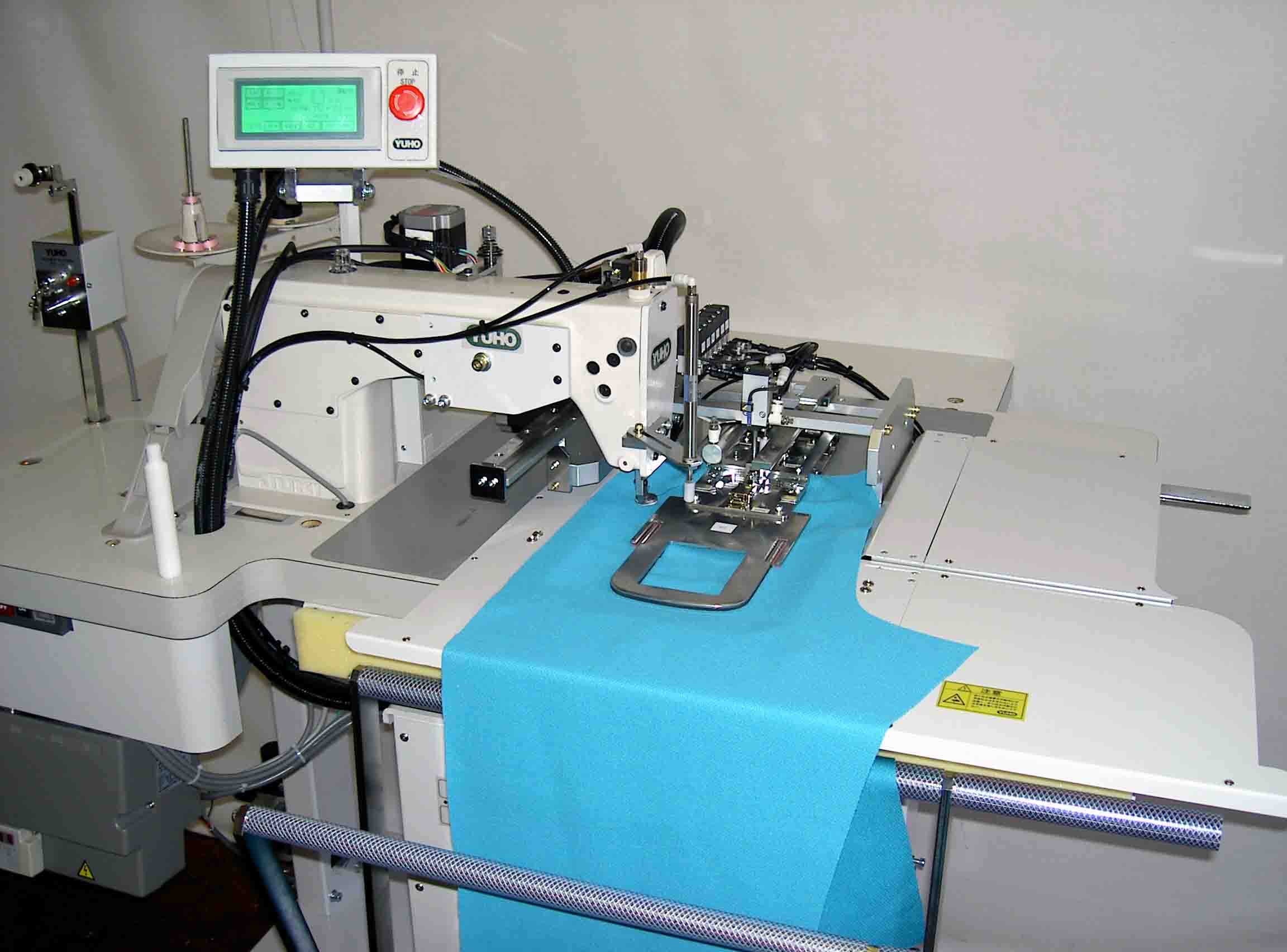

手軽で簡単・確実なポケットセッターです。	誰にでも手軽で簡単に使用のできる独自なポケット布の折り機構と身頃のセットには大きく開く押えパットと広いテーブルにより正確で確実な素材セットが行えます。タッチパネルの液晶画面とミスのない形枠一体パターン縫い機構で初心者でもその日から素晴しいポケット付け縫いが行えます。ミシン頭部にはＪＵＫＩの自信作DDL-5571N（最高5,000rpm）を搭載し、ヒッチステッチ時での縫いトラブルを解消し、安定した高速パターン縫いを可能にしました。
素材の変化も調整不要で手間要らず。	ポケットの折り込みパターン縫いも特許取得のＹＵＨＯ独自な形枠一体折込みパターン縫いのため、素材が変っても確実な折りとパターン縫いを行います。ポケット布は形枠内で折込みまで、その形枠と一緒に移動して、パターン縫いが行われます。下板が設けられ、形枠の下板と押えパットが身頃とポケット布をサンドイッチではさみ込み、ミシン押えも採用されて針元をしっかり押えてパターン縫いします。このような機構によって、従来では不可能な難素材も確実に、しかも手軽で省スペースを計り、プレス、アイロンの工程を完全に省きます。
アイロン、プレスが使用できない素材も確実に！	形枠一体機構のため、アイロン・プレス等の使用が困難な素材でも確実に折込み、ポケット縫いが行えます。形状記憶素材やキルティング素材、熱による変色、照りが生じ易い難素材等には特に有効な使用が行えます。ニットシャツ、トレパン、カジュアルシャツ、婦人ブラウス、パジャマ、作業衣、エプロンなど幅広い用途にご使用頂けます。ポケット口の重なり部で最大6㎜までの極厚素材まで対応します。（但し、オプションゲージ使用となります。）縫い方式はポケット布が下で身頃を上からセットする方法により、ポケット布と身頃の柄合せはマーキングライト使用程度のため、正確な柄合せは出来ません。ポケット口の折り返し布端は三角折込みが確実に行われ、綺麗なはみ出しのないポケット口を形成します。
液晶タッチパネルで20パターンが自由に選択！	液晶タッチパネルを採用し、縫いパターンの部分修正やステッチ幅の拡大・縮小もパネル画面上で行え、ゲージ交換による縫いパターンも最大20パターンを記憶し、ワンタッチで呼び出せます。その他数々の設定やメンテナンスも全て画面上で変更・設定・呼び出し等が行えます。
交換ゲージも安価で簡単に行えます。	交換ゲージは1～2分で誰にでも簡単に交換が行えます。種類の多いポケットパターンにも独自のアイデアにより安価に提供でき、交換時の調整も手間を省き交換のみで確実な形交換が行えます。
高精度と高剛性により、きれいで安定したパターン縫いを実現しました。	ＸＹ駆動には、高精度なリニアウェイを使用し、送りモーターはパワフルな強力ステッピングモーター2台を採用し、高精度で高い耐久力を維持し、信頼性の高い機構により、シャープな折りと綺麗なステッチ、スッキリとした仕上り、人手による難工程を確かなマシーンで脱技能化と高能率をお約束します。
小さなサイズから大きなポケットまで1台で	ゲージの交換により最小60㎜角から、最大タテ160㎜×ヨコ140㎜までの大きなポケットのサイズに対応します。又、Ｗステッチなども可能です。交換ゲージには縫いパターンソフトも必要となり、パターンソフトはメモリーローダーにより、シーケンサーへ転送入力します。
スタッカー装置を装備	縫い終った素材はスタッカー装置により、確実に積み重ねを行なわれるため、作業のオーバーラップが計られ、1人で2台を十分操作する事ができます。
優れたメンテナンス性	ミシン頭部は1本針本縫い自動糸切りを採用し、下軸関係の調整、釜合せ等や部品の調整を容易にし、ミシン頭部起し、元に戻す時にも再調整は一切不要な構造により、大変容易にメンテナンスが行えます。又、液晶パネルにはミシンのテスト縫いや各装置のステップ送り微量調整など数々のメンテナンスが盛り込まれ、万一のトラブルにも十分な配慮が為されています。

能　　　力	★　セットタイム　12秒・縫いタイム　16秒　　　　　　（縫いからスタッキングまで　28秒）　　　　　　　　　　　　　　　　　　約 820 ポケット／ 8Ｈ（余裕率　20%）
主な装置	★　液晶タッチパネル表示　★　ＸＹ2軸駆動ステッピングモーター　★　標準パターンゲージ及びソフト一式　★　針元押え装置　★　スタッカー装置　★　糸切れ検知装置（ＴＢＤ）　★　自動下糸巻き装置　★　カウンター　★　エァ－ガン　★　キャスター（ブレーキ付き 2ケ）
オプション	★　追加ゲージセット
